产品特性
PRODUCT CHARACTERISTICS

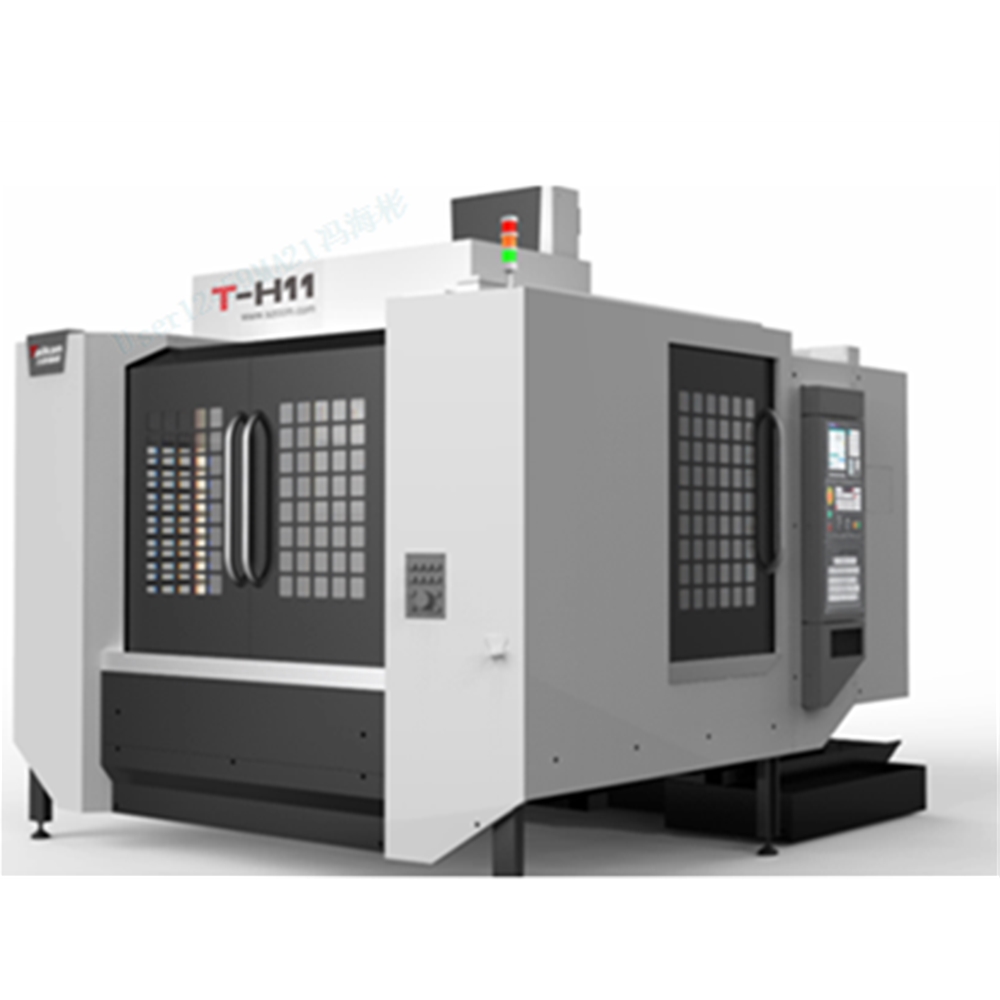

亚星精机卧式加工中心T-H11具备高速高效切削性能：
1、整机结构采用定柱式，十字滑台结构。机身采用超大稳固底座，大跨距人字形立柱。基础大件均采用优质树脂砂造型、高强度铸铁材料铸造而成，使机床得到高刚性和稳定的精度；
2、整机为全封闭防护，机床造型美观，操作、维修方便；
3、主轴采用高速主轴单元，前端采用迷宫式设计，并带气幕保护功能，防止切削液进入主轴轴承，保护主轴；
4、刀库采用24把刀臂式刀库，质量可靠，性能稳定；
5、机床排屑标配两侧斜坡后排，水箱后置设计，人性化、效率高，双层水箱过滤系统结构，为工件加工给予良好的切削液。
应用领域
APPLICATION AREA
本机床适用于有色金属材质的中小型箱体类、板类、盘类、阀门类、壳体类等复杂零件的多品种中小批量加工，广泛应用于模具、汽配、医疗器械行业。
加工工件
MACHINING WORKPIECE
产品参数
PRODUCT PARAMETERS
|
项目 |
单位 |
H-11 |
|
三轴行程X/Y/Z |
mm |
1100/600/650 |
|
主轴端面到工作台中心距离 |
mm |
175～825 |
|
主轴轴心到工作台面距离 |
mm |
50~650 |
|
最大工件尺寸 |
mm |
φ1200×720 |
|
工作台尺寸 |
mm |
500×500 |
|
工作台承重 |
Kg |
500 |
|
最小设定单位 |
Deg(°) |
0.001 |
|
最高转速 |
r/min |
直联12000 |
|
刀柄规格 |
/ |
BT40 |
|
刀库容量 |
T |
24 |
|
刀具长度 |
mm |
320 |
|
切削进给速度范围 |
mm/min |
1-10000 |
|
X、Y、Z轴快移速度 |
m/min |
36/36/36 |
备注：以上所有图片仅供参考，以实际交付为准；本公司产品不断改进，上述资料若有变更，恕不另行通知。
